halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyMiér 17 Abr 2019, 10:09

Ayuda navaja de fricción. - Página 2 Img_2054

Ayuda navaja de fricción. - Página 2 Img_2055

A ver si este fin de semana le meto un avance que ademas de falta de tiempo tampoco quiero precipitarme y cagarla por las prisas.
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6955
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyMiér 17 Abr 2019, 12:33

Bien.
El sistema de que el pasador trasero sirva de tope también para la hoja cerrada es el que usan las navajas Svörd, tan buenas y baratas.
Haz los pasadores de acero sin templar, o de hierro (más blando) o, en último caso, de cobre o aluminio, pero se desgastarán más rápido por el roce con el acero de la hoja.
Y si le pusieras los dichosos tornillos, tendrías navaja para toda tu vida. Wink
Por cierto, yo remacharía los pasadores sobre una arandela, en vez de directamente sobre la madera de olivo.
Volver arriba Ir abajo
http://www.agarciaoliva.com
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyMiér 17 Abr 2019, 15:35

Gracias iurde.
Es que si no la hago asi el tope de la hoja cerrada lo haria el filo contra el aluminio y los filos son sagrados. Jjjj
Lo de remachar sobre una arandela te refieres para dejar la arandela formando parte del pasador???
Volver arriba Ir abajo
Lizarraga
Homo habilis
Lizarraga

Mensajes : 353
Fecha de inscripción : 16/03/2015
Edad : 27
Localización : Aos-Longuida

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyMiér 17 Abr 2019, 18:10

Para los pasadores busca clavos de ese diámetro en ferreterías. Si no los encuentras, usa unos más gruesos y lima o esmeril y paciencia.
Para el tope de la navaja cerrada, ya que vas a poner aluminio, siempre puedes pegar una fina tira de cuero. Incluso en forma de "V" o "U", para que el filo quede recogido y mejor sujeto dentro una vez cerrada.
Tiene buena pinta esa navaja.
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6955
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyJue 18 Abr 2019, 13:16

halcon solitario escribió:
Gracias iurde.
Es que si no la hago asi el tope de la hoja cerrada lo haria el filo contra el aluminio y los filos son sagrados. Jjjj
Lo de remachar sobre una arandela te refieres para dejar la arandela formando parte del pasador???
Sí, claro.
Me refiero a que cuando hayas pasado el hierro que sirva de eje (un clavo, como te dice Liza, es un buen recurso), antes de ponerte a remacharlo, metas una arandela a cada lado de la navaja, y machaques el clavo con la arandela puesta.
Así, una vez terminado el remache, tienes a cada lado un sandwich "olivo-arandela-remache".
Es que si remachas directamente sobre la madera, no quedará muy firme, y como golpees más de la cuenta, igual hasta rajas la madera.
Volver arriba Ir abajo
http://www.agarciaoliva.com
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptySáb 20 Abr 2019, 15:48

Ayuda navaja de fricción. - Página 2 Img_2059
Ayuda navaja de fricción. - Página 2 Img_2060
Ayuda navaja de fricción. - Página 2 Img_2058

Pues tras marcar el sitio donde va el separador central para que no llegue a tocarle el filo del cuchillo le he hecho a la cacha tres taladros para los pasadores a continuacion he pegado el separador y he sujetado la otra cacha al conjunto con un sargento para que esos tres agujeros me sirvan de guia para prolongarlos hasta traspasar hasta el otro lado de las cachas.
Despues he dado una forma bastante aproximada de lo que sera su contorno final a una de las cachas y tras despegar el separador he unido las dos cachas para copiar esa forma.

Ayuda navaja de fricción. - Página 2 Img_2061
Ayuda navaja de fricción. - Página 2 Img_2062

Ayuda navaja de fricción. - Página 2 Img_2063

Ahora estoy temblando de pensar en cuando termine de dar forma , adelgazar las cachas y pegue y monte todo ya que le temo al momento de remachar los dos remaches principales por si me cargo la empuñadura.
Esos dos remaches los voy a sacar de un clavo de igual diametro y los otros tres seran de un trocito de cobre.
Volver arriba Ir abajo
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 02:02

Ayuda navaja de fricción. - Página 2 Img_2064

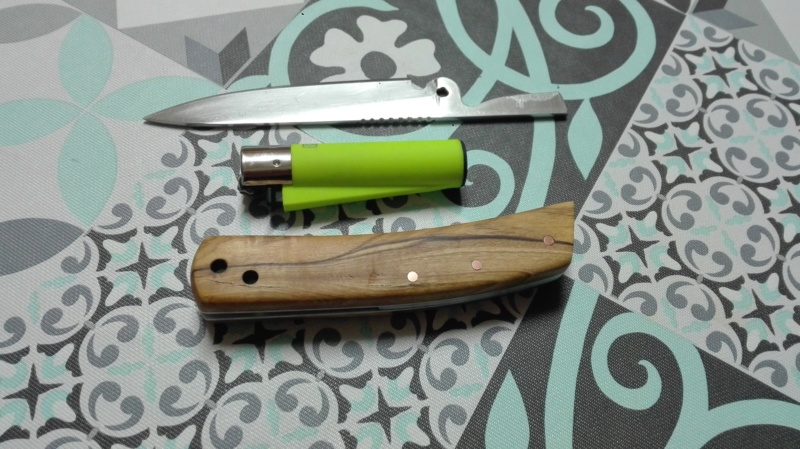

Esta tarde he terminado de retirar material y le he dado los ultimos retoques , aqui se ve lista para montar. A continuacion le he aplicado el epoxi , le he metido los tres pasadores de cobre y un par de sargentos para que le haga presión. Por cierto que esos tres pasadores no los he remachado ya que entraban bastante ajustados y al ir todo con epoxi no lo he visto necesario.
Mientras curaba el epoxi he aprovechado para afilar la hoja. Ahora esta todo terminado y con una mano de aceite de linaza a falta de pasar mañana la prueba de fuego que es meterle esos dos pasadores de hierro que ahí si tendre que usar el martillo , para mas inrri adelgazando las cachas con la escofina han aparecido dos grietas en la madera y una de ellas esta al lado de esos dos pasadores.
He hecho alguna foto y en esta es en la que mejor se aprecian.

Ayuda navaja de fricción. - Página 2 Img_2065

Mirando la navaja por la punta donde esta esa grieta no se ve hasta donde llega, de hecho no se ve nada de grieta pero ahi esta. Iré con pies de plomo y a ver que pasa.
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6955
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 02:04

La raja no parece importante ni profunda, ni sigue la veta en dirección a ninguno de los agujeros. Rellénala con cola de cianoacrilato (Superglue, cola de 3 minutos...), pero antes de darle aceite, que si no, no agarra.
Edito: veo que ya le has dado el aceite.
Inténtalo de todas formas, a ver si la cola rellena la grieta...
Lija si es necesario para eleiminar restos de cola en superficie.
Insisto: Pon arandelas y remacha sobre ellas, no sobre la madera.
Puedes hacer un alojamiento para cada arandela con una broca de igual diámetro, perforando un mm de profundidad, de forma concéntrica al agujero del pasador que vayas a remachar.
O avellanar los agujeros para embutir la arandela, y que no sobresalga de la superficie de la cacha.
Volver arriba Ir abajo
http://www.agarciaoliva.com
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 11:08

iurde escribió:
La raja no parece importante ni profunda, ni sigue la veta en dirección a ninguno de los agujeros. Rellénala con cola de cianoacrilato (Superglue, cola de 3 minutos...), pero antes de darle aceite, que si no, no agarra.
Edito: veo que ya le has dado el aceite.
Inténtalo de todas formas, a ver si la cola rellena la grieta...
Lija si es necesario para eleiminar restos de cola en superficie.
Insisto: Pon arandelas y remacha sobre ellas, no sobre la madera.
Puedes hacer un alojamiento para cada arandela con una broca de igual diámetro, perforando un mm de profundidad, de forma concéntrica al agujero del pasador que vayas a remachar.
O avellanar los agujeros para embutir la arandela, y que no sobresalga de la superficie de la cacha.

Ya es tarde para eso Iurde, le habia estado dando vueltas al tema de las arandelas pero al ser dos pasadores serian cuatro arandelas que al estar tan juntas pienso que quedaria demasiado aparatoso asi que me la he jugado a ponerlos a pelo.
Volver arriba Ir abajo
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 11:31

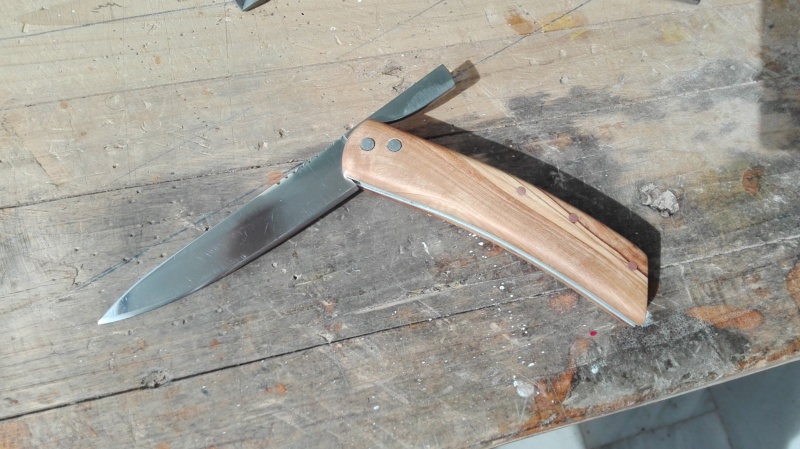

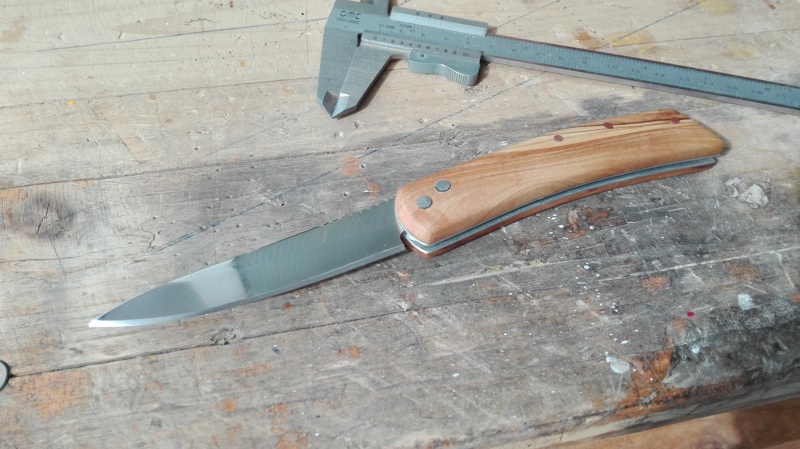

Este a sido el resultado.
Os presento mi primera navaja de friccion , espero que os guste.
La madera ha aguantado perfectamente , a quedado con un ajuste un poquito duro pero tras echarle un poco de aceite va como la seda , ni dura ni blanda.
Losremaches me sobresalen casi un mm a cada lado, no molestan pero se notan en la mano, los dejare asi y si mantiene el ajuste con el paso del tiempo los lijare un poquito .Ayuda navaja de fricción. - Página 2 Img_2066
Ayuda navaja de fricción. - Página 2 Img_2067

Ayuda navaja de fricción. - Página 2 Img_2068
Ayuda navaja de fricción. - Página 2 Img_2069

Ayuda navaja de fricción. - Página 2 Img_2070
Ayuda navaja de fricción. - Página 2 Img_2071
De filo a quedado bien tambien, da buena cuenta del papel. Lastima que no sepa poner videos.
Lo del abrebotellas aun no lo descarto.
Lo dicho espero que os guste. Y por cierto, como siempre se aceptan criticas.
Ayuda navaja de fricción. - Página 2 Img_2072
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6955
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 12:25

Si hubieras avellanado los agujeros de los pasadores, no desbordarían los remaches, ya que el metal remachado rellenaría el espacio avellanado.
La navaja tiene buen aspecto, quizá la hoja un poco estrecha para un mango tan grueso, o viceversa, pero bueno, se trataba de reciclar, así que muy bien.
El "guillochage" del dorso, muy guapo. Ojo, que engancha, y luego empiezas a limar dorsos para hacer hojas, ramas, espirales y las olas del mar.
Ya nos contarás qué tal se comporta en uso.
cheers1
Volver arriba Ir abajo
http://www.agarciaoliva.com
gabriel87
Moderador


Mensajes : 487
Fecha de inscripción : 23/06/2015
Edad : 33
Localización : Hervas

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 12:31

Preciosa!!
Buen trabajo.
Volver arriba Ir abajo
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 13:29

gabriel87 escribió:
Preciosa!!
Buen trabajo.

Gracias gabriel a sido gracias a vuestros consejos.
Volver arriba Ir abajo
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 13:42

iurde escribió:
Si hubieras avellanado los agujeros de los pasadores, no desbordarían los remaches, ya que el metal remachado rellenaría el espacio avellanado.
La navaja tiene buen aspecto, quizá la hoja un poco estrecha para un mango tan grueso, o viceversa, pero bueno, se trataba de reciclar, así que muy bien.
El "guillochage" del dorso, muy guapo. Ojo, que engancha, y luego empiezas a limar dorsos para hacer hojas, ramas, espirales y las olas del mar.
Ya nos contarás qué tal se comporta en uso.
cheers1

Los agujeros no los he avellanado no, como estaba esa grieta tan cerca no me he fiado por si saltaba algo de madera y la estropeaba, simemente les he matado un poco el borde con una broca y en vez de con el taladro lo he hecho con la mano. La largura de los pasadores casi la he clavado , ni muy largos ni demasiado cortos.
Lo de la hoja y el mango podia haberlo disimulado estrechando el mango un poco mas en la parte que hay justamente debajo del filo cuando la navaja esta abierta. Pero si hago eso al cerrarla el dorso me quedaria fuera  de la empuñadura en esa parte y me gusta mas que tanto abierta como cerrada el dorso quede a ras de la empuñadura en esos dos puntos.
Para ser la primera estoy contento con el resultado. Para la proxima iremos perfeccionando.
Lo dicho muchas gracias por los consejos maestro se aprende mucho con vosotros.
Volver arriba Ir abajo
Juan Ant. Espinosa
Homo erectus


Mensajes : 716
Fecha de inscripción : 29/08/2015

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 16:26

Qué preciosidad, Halcón. cheers
La ecuentro muy elegante. Eres un artista, tío.
Ahora se la tienes que enseñar a tu compañero, el antiguo dueño del cuchillo del que nació esta navaja.
Volver arriba Ir abajo
santi75
Homo sapiens sapiens
santi75

Mensajes : 5468
Fecha de inscripción : 27/06/2010
Edad : 45
Localización : Valdepeñas,Ciudad Real

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyLun 22 Abr 2019, 22:02

Te ha quedado de fabula!!
Volver arriba Ir abajo
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyMiér 24 Abr 2019, 06:35

Gracias por los alagos , para la proxima intentaremos mejorar.
Yo hace tiempo que no suelo mostrar las cosas que hago a cualquiera, solo a algunas personas , por que lo primero que comentan es , que chulo , me lo vas a regalar ?
Lo digo por que ayer le mandé unas fotos de la navaja al antiguo dueño del cuchillo y lo primero que dijo fue eso. Jjjj
Volver arriba Ir abajo
halcon solitario
Homo habilis
halcon solitario

Mensajes : 221
Fecha de inscripción : 24/12/2016

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptySáb 04 Mayo 2019, 10:42

Pues con su abretercios de alhambra y su funda bronceada gracias al aceite y al sol la doy por terminada.
Gracias a todos.

Ayuda navaja de fricción. - Página 2 Img_2073
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6955
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptySáb 04 Mayo 2019, 11:12

Pulgar p'arriba.
Volver arriba Ir abajo
http://www.agarciaoliva.com
Juan Ant. Espinosa
Homo erectus


Mensajes : 716
Fecha de inscripción : 29/08/2015

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptySáb 04 Mayo 2019, 12:35

Es una belleza. Todavía más con esa funda que te ha quedado perfecta.
Oye, y menuda tabla de cocina más rotunda... para jugar al criket... Laughing
Volver arriba Ir abajo
narsio
Homo erectus


Mensajes : 518
Fecha de inscripción : 13/09/2011
Edad : 60
Localización : enkarterriak--bizkaia-euskalerria

Ayuda navaja de fricción. - Página 2 Empty
MensajeTema: Re: Ayuda navaja de fricción.   Ayuda navaja de fricción. - Página 2 EmptyMiér 21 Ago 2019, 10:02

buen trabajo!!!
Volver arriba Ir abajo

Ayuda navaja de fricción.
Volver arriba
Página 2 de 2.Ir a la página : Precedente  1, 2

Permisos de este foro:Puedes responder a temas en este foro.
PaleoForo :: AUTOSUFICIENCIA - VIDA EN EL CAMPO - BUSHCRAFT :: El metal.-
Responder al temaCambiar a:
