 Arco corto recurvado

Ir abajo
+3
Delruste
Xoxe
IURIC90
7 participantes
AutorMensaje
IURIC90
Homo habilis
IURIC90


Mensajes : 101
Fecha de inscripción : 15/07/2015

Arco corto recurvado Empty
MensajeTema: Arco corto recurvado   Arco corto recurvado EmptyMar 21 Mar 2017, 23:21

Hola!!

 Aun que llevo muchos meses sin poder dedicar el tiempo que me gustaría a este hobby, he ido sacando tiempo para hacer un arco corto recurvado de tejo con las siguientes características:

50lb a 26"
55" de longitud entre ranuras
Cuerda de lino
Tips de cuerno de búfalo
Reposa de malaquita
Empuñadura de cuero
Respaldo de tendón de ciervo
Creo que no me dejo nada... Rolling Eyes

Estoy muy contento con el resultado ya que es un arco rápido y fiable, he tirado muchas flechas y como el primer día.

Espero que os guste!

Arco corto recurvado 110

Arco corto recurvado 210

Arco corto recurvado 310

Arco corto recurvado 410

Arco corto recurvado 510

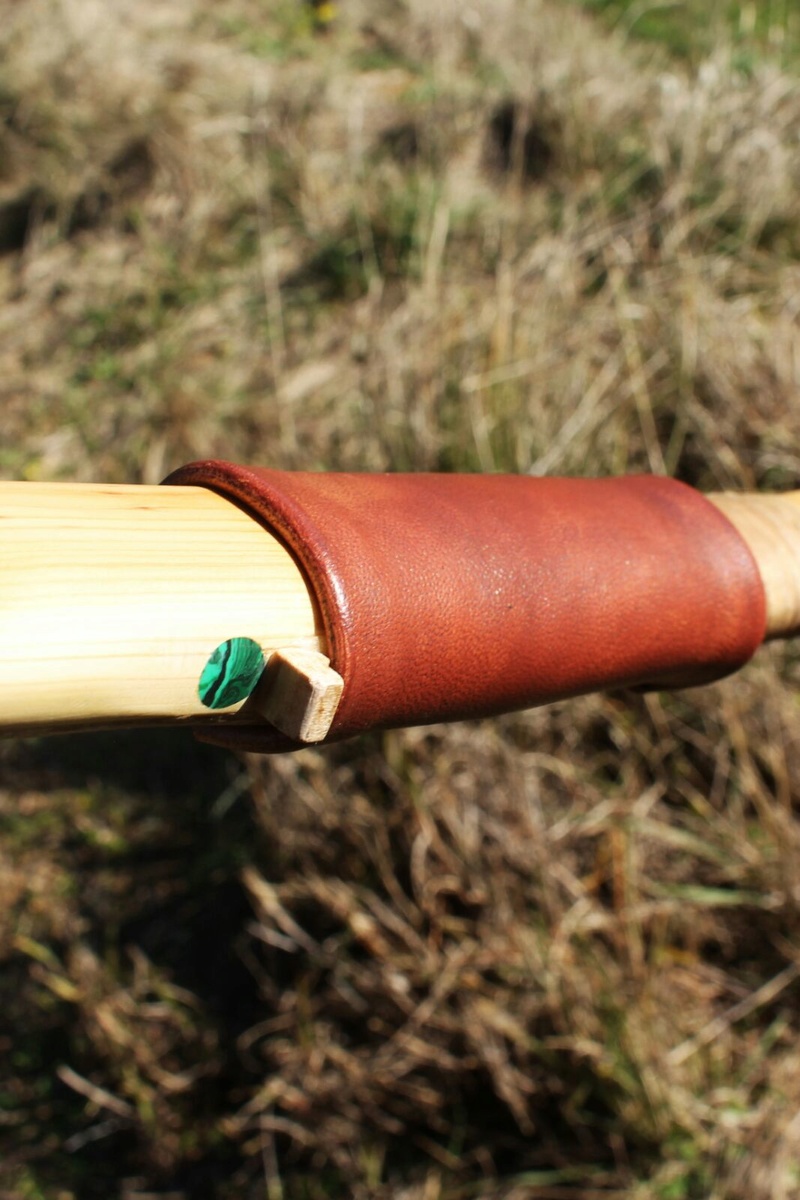

Arco corto recurvado 610

Arco corto recurvado 710

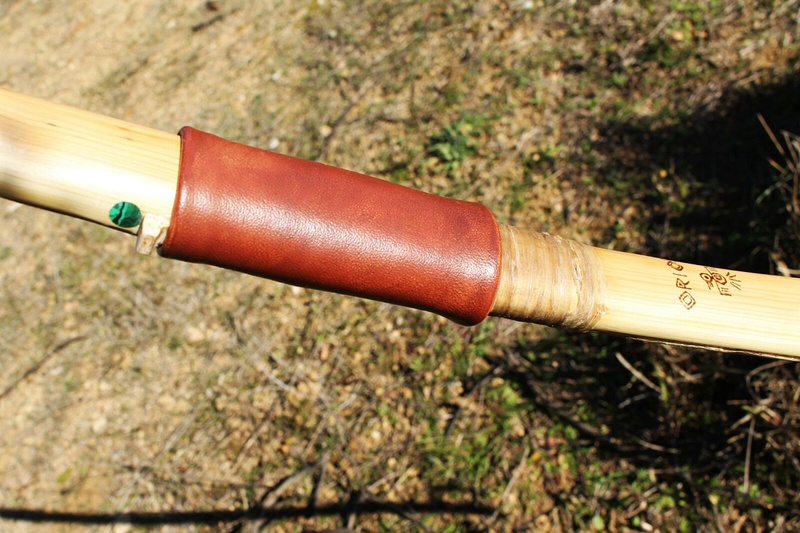

Arco corto recurvado 810

Arco corto recurvado 910

Arco corto recurvado 1010

Arco corto recurvado 1110
Volver arriba Ir abajo
Xoxe
Homo Neanderthalensis
Xoxe


Mensajes : 1157
Fecha de inscripción : 23/08/2015
Edad : 67
Localización : Gijón, Asturias

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyMiér 22 Mar 2017, 15:29

Me gusta, me recuerda a alguno mío recurvado y con los tips de cuerno de búfalo, aunque al ser de tejo la albura le sirve de refuerzo por aguantar muy bien la flexión.Arco corto recurvado Img_2011
Volver arriba Ir abajo
IURIC90
Homo habilis
IURIC90


Mensajes : 101
Fecha de inscripción : 15/07/2015

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyMiér 22 Mar 2017, 20:41

Gracias Xoxe, he visto algunos de tus arcos y son fantásticos.
El motivo de poner el respaldo de tendón en este caso no es evitar que el arco se rompa sino intentar evitar que siga la cuerda. Es un arco considerablemente corto y potente. Con más anchura de palas y vientre plano no lo hubiera respaldado pero no tenía la suerte de disponer de una estaca ancha...
Saludos
Volver arriba Ir abajo
Xoxe
Homo Neanderthalensis
Xoxe


Mensajes : 1157
Fecha de inscripción : 23/08/2015
Edad : 67
Localización : Gijón, Asturias

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyMiér 22 Mar 2017, 22:49

Ya, como siempre tenemos que adaptarnos a lo que tenemos, mira este ejemplo con dos estaquitas cortas de unos 70cm me hice este arco respaldado con cordaje de cáñamo, porque era la que tenía a mano al igual que los Inuit que usan lo que tienen, cuando la madera no tiene resistencia a la flexión (En el Parque Nacional Tuktut Nogait de Canadá tienen arcos inuit de madera de abeto que funcionan perfectamente gracias al refuerzo tensado de tendón unos y otros de cuerda)solo con retorcerlo unas pocas Arco corto recurvado Img_2012vueltas aumentó cinco libras de potencia.
Volver arriba Ir abajo
Delruste
Homo habilis
Delruste


Mensajes : 403
Fecha de inscripción : 28/04/2013
Edad : 31
Localización : zaragoza

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyJue 23 Mar 2017, 23:09

Muy buen arco, se ve muy bien realizado. Además has sabido sacarle el mejor partido a un trozo de tejo con dimensiones poco aptas para hacer un arco. Lo recurvaste con vapor? Qué acabados le diste?
Enhorabuena.
Volver arriba Ir abajo
santi75
Homo sapiens sapiens
santi75


Mensajes : 5499
Fecha de inscripción : 27/06/2010
Edad : 46
Localización : Valdepeñas,Ciudad Real

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyVie 24 Mar 2017, 07:02

Muy chulo!!
Volver arriba Ir abajo
alcion
Homo sapiens sapiens
alcion


Mensajes : 3531
Fecha de inscripción : 10/10/2011
Edad : 53
Localización : Utrera

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyVie 24 Mar 2017, 10:54

Precioso!
Volver arriba Ir abajo
http://alcionsblog.wordpress.com
Xoxe
Homo Neanderthalensis
Xoxe


Mensajes : 1157
Fecha de inscripción : 23/08/2015
Edad : 67
Localización : Gijón, Asturias

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyVie 24 Mar 2017, 12:00

Delruste escribió:
Muy buen arco, se ve muy bien realizado. Además has sabido sacarle el mejor partido a un trozo de tejo con dimensiones poco aptas para hacer un arco. Lo recurvaste con vapor? Qué acabados le diste?
Enhorabuena.
Juraría que ya te había contestado, pero algo habré echo mal pues no veo el mensaje por ninguna parte. Te decía que no es un trozo sino dos de 70cm y uno pequeño de 20cm para unirlos, era lo que tenía en el trastero, los trozos ya eran curvos y de dos podas distintas en distintas épocas y decidí copiar a los inuit y hacer este arco compuesto y reforzado con vueltas y mas vueltas de cordel de cáñamo retorcido al final unas 52 libras a 27 pulgadas y se puede abrir mucho mas sin problemas eso si con el crujir de la cuerda si tienes el oído fino, jajaja.Arco corto recurvado Inuita11
Volver arriba Ir abajo
Lizarraga
Homo habilis
Lizarraga


Mensajes : 353
Fecha de inscripción : 16/03/2015
Edad : 27
Localización : Aos-Longuida

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyLun 27 Mar 2017, 23:09

Muy guapo ese arco Iuric!
¿Con que pegaste el tendón? ¿Cola de colágeno, cola blanca...?
¿Y cuantas capas le diste?
Enhorabuena.
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde


Mensajes : 7020
Fecha de inscripción : 17/11/2010
Edad : 62
Localización : Las verdes colinas de Cantabria

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyMar 28 Mar 2017, 00:43

El tendón, mejor con cola de conejo o pescado, por la afinidad de materiales (ambos contienen colágeno).
Volver arriba Ir abajo
http://www.agarciaoliva.com
IURIC90
Homo habilis
IURIC90


Mensajes : 101
Fecha de inscripción : 15/07/2015

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyMar 28 Mar 2017, 18:58

Muchas gracias a todos!
El tendón lo pegué con cola de conejo de esta que venden en las tiendas de arte. Como bien dice Iurde es la manera de sacarle el mejor partido al tendón.
Primero le di dos manos de cola muy fina (al 10%) a la espalda del arco para saturar los poros, así se evita que al poner la primera capa de tendón la madera chupe la cola y el tendón se quede sin.
Después pegue 2 capas de tendón con cola al 25% y deje secar 15 días. Después 2 capas más.
No tengo fotos del proceso de pegado del tendón porque es muy pringoso.
Las recurvas las hice hirviendo la madera.

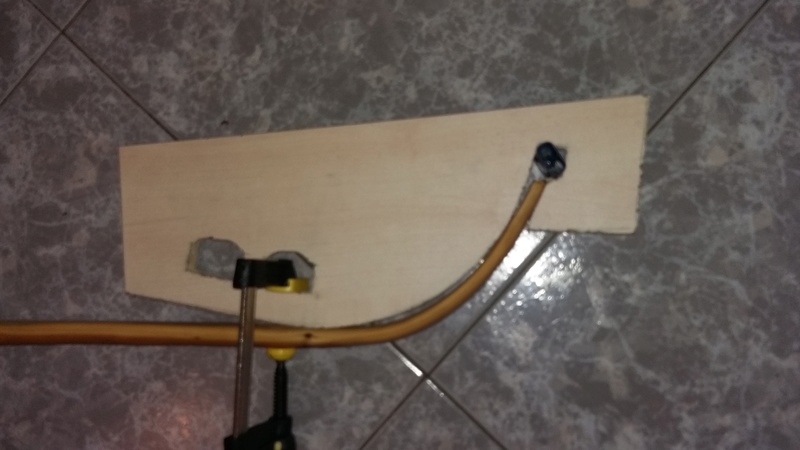

Arco corto recurvado 20161010

Arco corto recurvado 20161011

Arco corto recurvado 20161210
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde


Mensajes : 7020
Fecha de inscripción : 17/11/2010
Edad : 62
Localización : Las verdes colinas de Cantabria

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyMiér 29 Mar 2017, 10:01

Supongo que herviste la madera ANTES de aplicar el tendón, porque si no, se habría despegado.
Volver arriba Ir abajo
http://www.agarciaoliva.com
IURIC90
Homo habilis
IURIC90


Mensajes : 101
Fecha de inscripción : 15/07/2015

Arco corto recurvado Empty
MensajeTema: Re: Arco corto recurvado   Arco corto recurvado EmptyMiér 29 Mar 2017, 18:23

Efectivamente  Wink Wink
