MensajeTema: Arco longbow recurvado.   Arco longbow recurvado. EmptyMar 22 Jun 2021, 22:39

Buenas,presento este arco al 2º concurso trimestral.
Basicamente es un arco de Ulmus Minor que saqué de una estaca fina y con poco espesor,a si que adapté este diseño a la estaca que tenia.
Mide 1,77 cm de punta a punta,1,70 de ranura de la cuerda a la otra,3 cm en si parte mas ancha y 2,70 de grosor en el centro.
Me da a 28 pulgadas 68 libras,la cuerda es de doce hilos de cañamo trenzada en toda su extension.
Las fotos:
Arco longbow recurvado. Img_2109
Arco longbow recurvado. Img_2111
Arco longbow recurvado. Img_2110

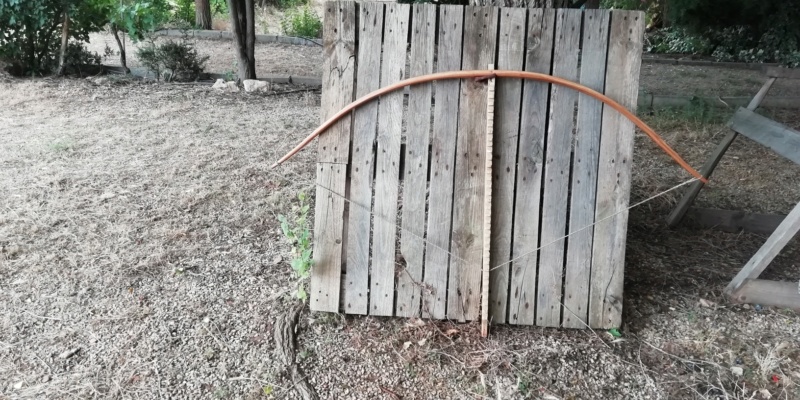

Arco longbow recurvado. Img_2112

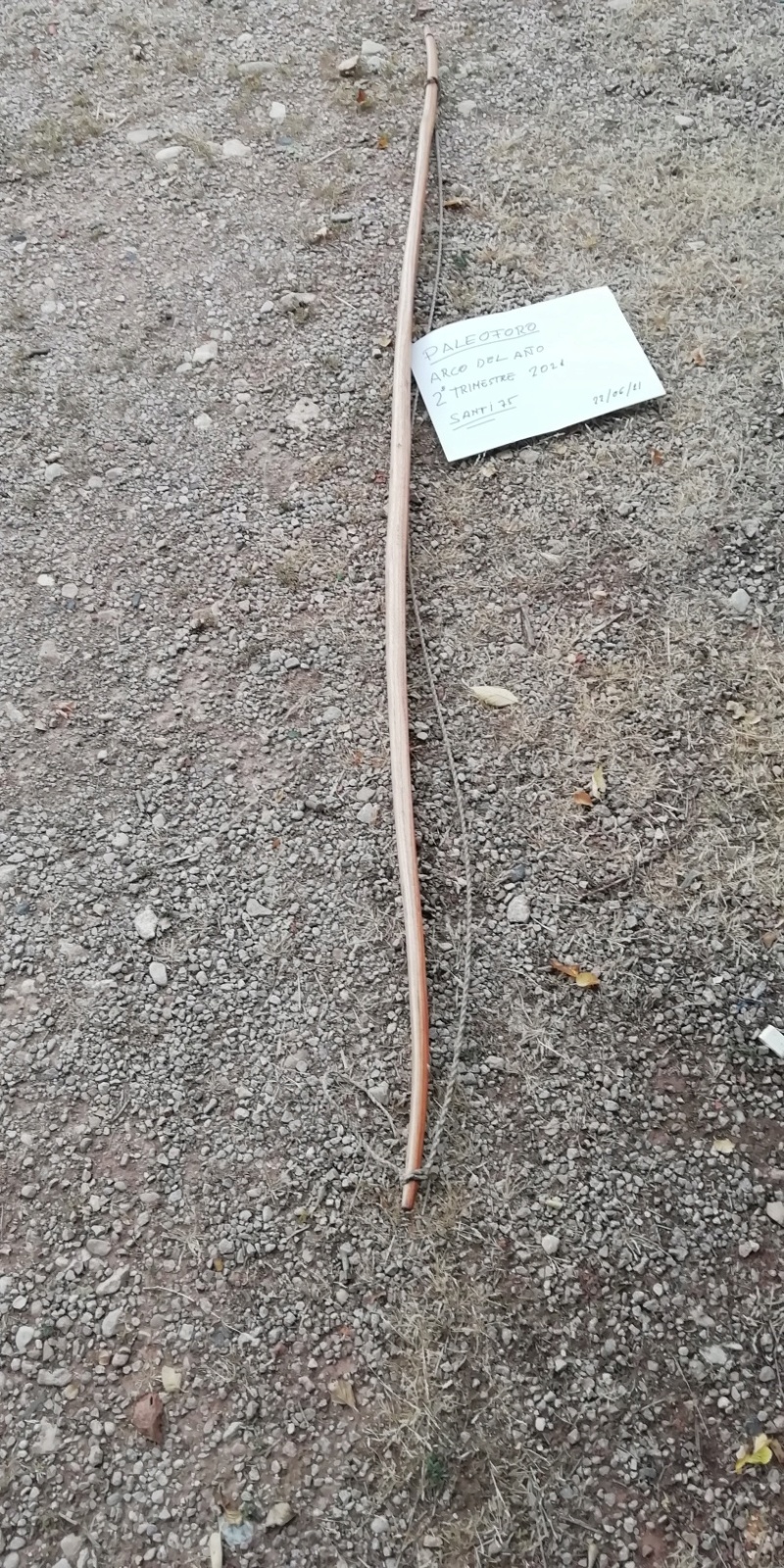

Arco longbow recurvado. Img_2113
Arco longbow recurvado. Img_2114
Arco longbow recurvado. Img_2116
Arco longbow recurvado. Img_2117

Arco longbow recurvado. Gatejo10
Un Extra que sale en las fotos Laughing.
No entiendo porqué salen las fotos giradas si están editadas y siempre me han salido bien.
Espero que os guste.
Saludos.
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6998
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyMiér 23 Jun 2021, 10:15

A mí el gatín si, me gusta mucho.
Y el arco también.
La curva de apertura, perfecta, a pesar de las semirecurvas, que siempre son puñeteras para equilibrar.
Un buen ejemplo de adaptación del diseño a la madera disponible.
Volver arriba Ir abajo
http://www.agarciaoliva.com
Juan Ant. Espinosa
Homo erectus


Mensajes : 742
Fecha de inscripción : 29/08/2015

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyMiér 23 Jun 2021, 11:03

Ese arco está brutal, Santi. Tienes el toque para estos arcos de guerra. Arco longbow recurvado. 1f44c Cojonudo.
Normalmente, ¿qué grosor y anchura le darías un arco de este tipo si contases con una estaca con margen?.
Tengo otra curiosidad con las muescas que creo que son laterales, ¿no?: ¿las haces las dos del mismo lado o quedan en lados opuestos?. ¿No da ningún problema la parte de la gaza que no se apoya en la muesca?.
Volver arriba Ir abajo
cedric el sajon
Homo habilis
cedric el sajon

Mensajes : 112
Fecha de inscripción : 03/03/2013
Edad : 56
Localización : O Porriño (Pontevedra)

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyMiér 23 Jun 2021, 21:06

buenas noches.
bonito arco, que pecho le echas, 68 libras, yo estaría temblando hasta el día del juicio final, me encanta.
Un  saludo
Volver arriba Ir abajo
santi75
Homo sapiens sapiens
santi75

Mensajes : 5490
Fecha de inscripción : 27/06/2010
Edad : 46
Localización : Valdepeñas,Ciudad Real

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyMiér 23 Jun 2021, 21:36

Juan Ant. Espinosa escribió:
Ese arco está brutal, Santi. Tienes el toque para estos arcos de guerra. Arco longbow recurvado. 1f44c Cojonudo.
Normalmente, ¿qué grosor y anchura le darías un arco de este tipo si contases con una estaca con margen?.
Tengo otra curiosidad con las muescas que creo que son laterales, ¿no?: ¿las haces las dos del mismo lado o quedan en lados opuestos?. ¿No da ningún problema la parte de la gaza que no se apoya en la muesca?.
¿Que que grosor le daria para hacer un arco con una estaca con margen?,pues depende,tienes que jugar con el espesor,la anchura y la largura de la estaca,el warbow que hice creo que  riene de ancho en el mango cuatro centimetros y de grosor,pues no me acuerdo,pero vamos,que con una estaca de dos metros y cinco centimetros de anchura y cuatro de grosor en la empuñadura ya te sale uno bastante potente.
Las muescas siempre se hacen en los lados contrarios de las puntas de las palas,y no,no me ha dado problemas.
Volver arriba Ir abajo
pablojose
Homo habilis
pablojose

Mensajes : 180
Fecha de inscripción : 23/02/2017
Localización : Trenque Lauquen, Argentina

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyJue 24 Jun 2021, 04:03

Muy bueno Santi.
Estoy haciendo uno similar, también de olmo. Pero antes tengo que analizar como lidiar con las 4 pulgadas de reflejo que tiene la estaca.
Volver arriba Ir abajo
jeremiha
Australopithecus
jeremiha

Mensajes : 38
Fecha de inscripción : 06/04/2019

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyJue 24 Jun 2021, 17:17

Mooooola el arco...y el ayudante
Volver arriba Ir abajo
santi75
Homo sapiens sapiens
santi75

Mensajes : 5490
Fecha de inscripción : 27/06/2010
Edad : 46
Localización : Valdepeñas,Ciudad Real

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyJue 24 Jun 2021, 22:02

jeremiha escribió:
Mooooola el arco...y el ayudante
El ayudante no es nada obediente Laughing
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6998
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyVie 25 Jun 2021, 09:07

santi75 escribió:
El ayudante no es nada obediente Laughing
Porque tiene ideas propias.
A mí los míos también me discuten modelos, proporciones, materiales...
geek
Volver arriba Ir abajo
http://www.agarciaoliva.com
santi75
Homo sapiens sapiens
santi75

Mensajes : 5490
Fecha de inscripción : 27/06/2010
Edad : 46
Localización : Valdepeñas,Ciudad Real

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyVie 25 Jun 2021, 09:27

iurde escribió:
santi75 escribió:
El ayudante no es nada obediente Laughing
Porque tiene ideas propias.
A mí los míos también me discuten modelos, proporciones, materiales...
geek
Laughing
Volver arriba Ir abajo
carlowolfus
Australopithecus
carlowolfus

Mensajes : 57
Fecha de inscripción : 10/08/2013
Edad : 29
Localización : Coquimbo Chile

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyVie 02 Jul 2021, 07:35

Hermoso trabajo, se nota la mano del ayudante! el arco me recuerda mucho a los del barco de nydam, imagino que algo de inspiración hay en esos modelos?
Volver arriba Ir abajo
santi75
Homo sapiens sapiens
santi75

Mensajes : 5490
Fecha de inscripción : 27/06/2010
Edad : 46
Localización : Valdepeñas,Ciudad Real

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyVie 02 Jul 2021, 22:17

carlowolfus escribió:
Hermoso trabajo, se nota la mano del ayudante! el arco me recuerda mucho a los del barco de nydam, imagino que algo de inspiración hay en esos modelos?
No,el arco Nydam tiene las tipicas puntas deflexionadas,este las tiene reflexionadas.
Arco longbow recurvado. 75852410
Arco con las puntas recurvadas como el mio.
Arco longbow recurvado. 1-edmund-the-martyr-king-cut-aspect-ratio-750-550
Arcos con las puntas hacia atras,estos si pueden ser Nydam.
Volver arriba Ir abajo
carlowolfus
Australopithecus
carlowolfus

Mensajes : 57
Fecha de inscripción : 10/08/2013
Edad : 29
Localización : Coquimbo Chile

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptySáb 03 Jul 2021, 07:52

interesante, yo conocía los nydam solo de esta imagen Arco longbow recurvado. E018b510
no se muestra el deflex, y como le encontré parecidos los tip, pensé que era un nydam ''mejorado''.
Volver arriba Ir abajo
santi75
Homo sapiens sapiens
santi75

Mensajes : 5490
Fecha de inscripción : 27/06/2010
Edad : 46
Localización : Valdepeñas,Ciudad Real

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptySáb 03 Jul 2021, 13:43

carlowolfus escribió:
interesante, yo conocía los nydam solo de esta imagen Arco longbow recurvado. E018b510
no se muestra el deflex, y como le encontré parecidos los tip, pensé que era un nydam ''mejorado''.
Pero date cuenta que esos arcos la albura ha tirado del resto y por eso tienen esa forma,menos el tres que ha conservado su forma.
Volver arriba Ir abajo
Samsagaz
Homo habilis
Samsagaz

Mensajes : 254
Fecha de inscripción : 24/03/2015
Edad : 26
Localización : Teruel

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyLun 05 Jul 2021, 22:12

Estupendo trabajo Santi!
A mi el ulmus minor cada vez me gusta más como madera para arcos.
Además, por esta parte cercana al Mediterráneo suele ser muy abundante en cunetas, umbrías y riveras de ríos.
Muchas veces he pensado que si los ingleses no hubiesen enfocado la fabricación de sus arcos en realizarla prácticamente en serie y los hubiesen recurvado, habrían logrado, al añadirle velocidad a la flecha, lanzarlas a algo más de distancia.
Pero luego pienso que añadirle recurvas o reflex a los arcos supone más horas de trabajo y más riesgo de cara al equilibrado, lo cual es incompatible si tienes como objetivo producir miles de arcos para tus ejércitos.
Volver arriba Ir abajo
iurde
Homo sapiens sapiens
iurde

Mensajes : 6998
Fecha de inscripción : 17/11/2010
Edad : 61
Localización : Las verdes colinas de Cantabria

Arco longbow recurvado. Empty
MensajeTema: Re: Arco longbow recurvado.   Arco longbow recurvado. EmptyMiér 07 Jul 2021, 11:54

Exacto, Samsagaz.
La forma y dimensiones de los arcos largos ingleses viene de la necesidad de producir muchos arcos con el máximo de potencia y el mínimo de madera y tiempo.
